Гарантия 1 года циркуляционного вентилятора промышленной турбинки центробежная малошумная

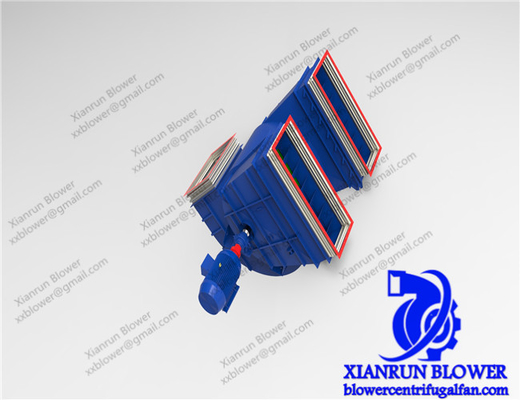

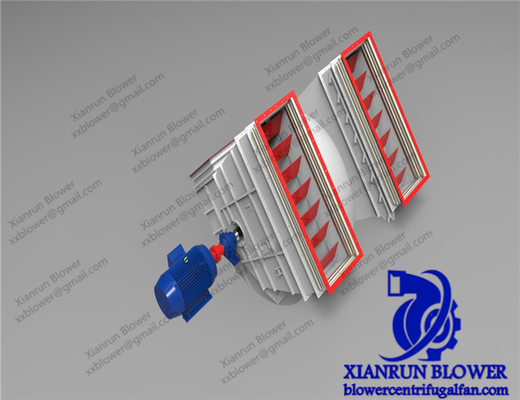

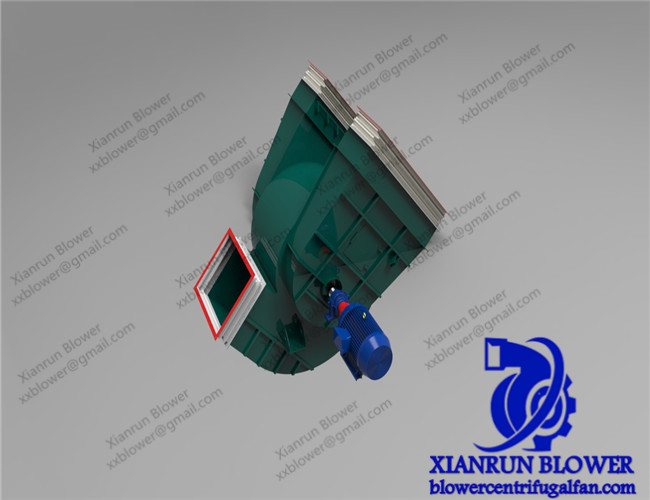

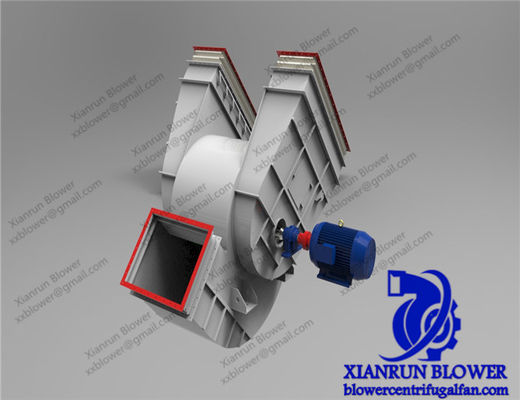

Дизайна турбинки вентилятора двустороннего входа конец вентилятора циркуляционного вентилятора промышленного центробежный малошумный может горячие новые продукты

Через улучшенный дизайн структуры воздуходувки, троичная полу-открытая турбинка двустороннего всасывания 2 использована для замены первоначальной закрытой турбинки двустороннего всасывания (см. следующее изображение). Сравненный с первоначальной структурой, улучшенный дизайн этой структуры имеет следующие 4 преимущества.


• Блок может соотвествовать аэродинамическим требованиям производительности условий труда большой возвышенности.
• Смогите значительно уменьшить цену блока.
• Отвечайте потребностямы рынка и улучшите конкурентоспособность рынка продуктов.
• Такие продукты принесут большие экономические преимущества к предприятиям, не только в кисловочном рынке, но также обеспечат новое техническое решение для применения моделей компрессора DMCL. Вообще, такие продукты сделают главный прорыв в дизайне серии воздуходувки.

3 характеристики:

В центробежном нагнетателе двустороннего всасывания поддержки одиночного вала двойном, полу-открытая троичная турбинка использована вместо предыдущей крыльчатки закрытого типа. В дополнение к преимуществам безопасности, хорошая стабильность, длинный цикл работы в непрерывном режиме и удобное обслуживание, она имеет характеристики высокого коэффициента давления одно-этапа, высокой эффективности сжатия, небольшого размера и низких производительных расходов.

1) После того как блок принимает полу-открытую троичную турбинку, работоспособность блока значительно увеличена, увеличена главная высота энергии, и улучшена эффективность всей машины, которая может соотвествовать много полей; Вентилятор DMCL использован для 4 турбинок. Цена турбинки уменьшена больше чем 50% под такими же условиями труда, и вес кожуха также уменьшен, который значительно уменьшает цену материала и обработки.

2) Тип кольцо принимает покрытие износоустойчивого полимера носк-способное, которое имеет хорошее защитное влияние на турбинке. Он не только достигает влияния взрывозащищенного, анти--корозия и износоустойчивого, но также уменьшает ошибку обработки или собрание, улучшает эффективность всей машины и надежность под сложными условиями труда.

3) Главный вал двойной вал поддержки, который можно установить в нося коробку, и турбинка установлена на главный вал, который расположен через плечо главного вала; Раковина соединена с отражетелем, и воздушные потоки входят в камеру для выхлопных газов через турбинку и отражетель. Отражетель отражетель лопасти; Канал подачи турбинки сплющивая тип; Много лезвий на колесе турбинки вдоль кругового направления, и каждое лезвие пространственно передернуто.

4) Унесите анализ пола течения и оптимизирование компонентов статора дальше для того чтобы уменьшить потерю внутренней подачи и улучшить эффективность компонентов статора 1-2%.

5) Полу-открытая троичная турбинка обработана общей филируя технологией, турбинка имеет высокопрочное, и общая филируя система принята, материал KMN/SFC100 можно выбрать для замены материала FV520B соотвествовать такие же условия труда, и материальная цена уменьшена больше чем 50%.

6) Режим соединения турбинки соединение ключа пояса взаимодействия, которое делает блок стабилизированный, более соответствующий для деятельности длительного цикла, легкий для установки и для поддержания.

7) Широкие условия труда, около 5% более широкое чем ряд первоначальной модели работая, коэффициент давления увеличенный от первоначальные 1,6 к 2,2, не только могут встретить кисловочную индустрию, но также могут быть приложены к другим полям.

Воздуходувка другой главный прорыв, дизайн и изготовлять вровень центробежного нагнетателя воздуха прибора серы кисловочного достигал новый уровень, заполняя зазор этой технологии в Китае, и может заменить импорт подобных продуктов.

Главные особенности

• Диаметр турбинки: 90~3500 mm

• Скорость mainshaft: 560~3200 rpm
• Ряд давления: PA 3000~25425
• Ряд подачи: 1297~98305 m3/h
• Температура воздушной среды: 20~1000 градусов Градуса цельсия

• Материал: Литое железо, сталь углерода, нержавеющая сталь.

• Эффективность: 80%-90%
