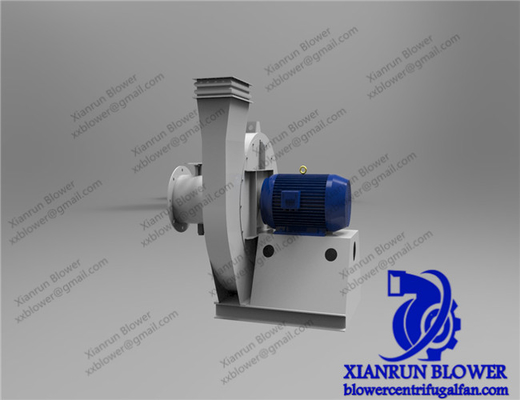

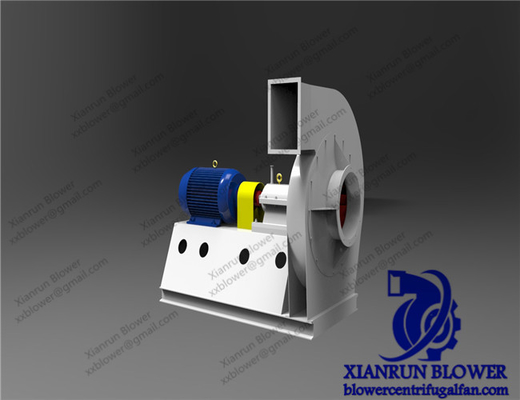

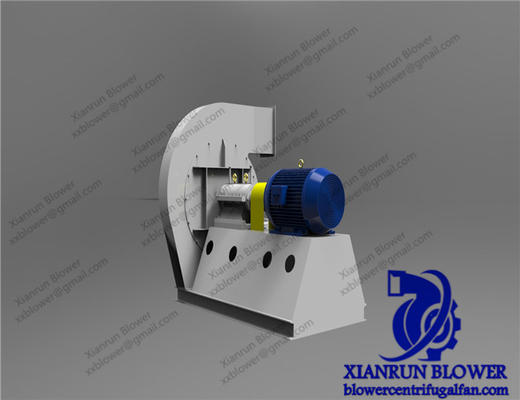

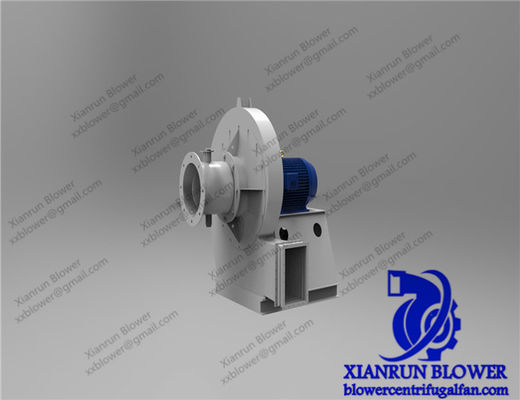

9-19 / 9-26 центробежный вентилятор вытыхания высокого давления центробежный для промышленного боилера

9-19/ 9-26 вентиляторы и воздуходувки высокого центробежного нагнетателя давления центробежные выматывают вентилятор боилера вентилятора воздуходувки центробежный

Полезный вентилятора 9-19/9-26 вентиляторов высокого центробежного нагнетателя давления центробежных:

9-19, 9-26 тип вентилятор высокого давления центробежный, вообще используемый для ковать печь и высокое давление принудил вентиляцию, может также быть использован для того чтобы транспортировать материалы, воздух и безгремучертутное, не-самопроизвольно сгорание, невзврывчатые, слаболетучие, не-вязкостные вещества газа. Температура средства вообще не превышает 50 ° c, самая высокая не превышает 80 ° c, и частицы пыли, который и трудных содержат в средстве нет больше чем 150mg/m3.

2. Тип вентилятора

1) Этот вентилятор одиночное вдыхание, обычно с № 4, 4,5, 5, 5,6, 6,3, 7,1, 8, 9, 10, 11,2, 12,5, 14, 16, итог 13 номеров машины.
2) вентилятор обычно сделан 2 типов: правое вращение и левое вращение.
3) положение выхода вентилятора представлено углом выхода раковины, и раковины «выведенные» и «правые» вентилятора сделаны 0 градусов, 45 градусов, 90 градусов, 135 градусов, 180 градусов и 225 градусов.

3. Структура вентилятора

Вентилятор главным образом составлен турбинки, кожуха, воздуховода и поддержки.

1) Турбинка: 9-19 тип вентилятор имеет 12 лезвия, 9-26 тип вентилятор имеет 16 лезвий, оба принадлежит вперед гнуть типу. Самая высокая окружная скорость наружного края отражетеля турбинки не превысит 140m/s. После того как турбинка сформирована, статические и динамическая уравновешенность исправлены, поэтому деятельность стабилизирована.
2) раковина: сваренный в улитковую раковину с обычной стальной пластиной.
3) воздуховод: он сделан в общую структуру собирать линию потока и зафиксирован на плите обложки с болтами.
4) группа передачи: составленный шпинделя, коробки подшипника, соединения, etc. главный вал сделан из высококачественной стали и общей структуры нося коробки. Используя свертывая подшипники, свертывая подшипники, смазанные с тавотом.

Установка, поручать и деятельность

Перед установкой, материалы и инструменты установки должны быть подготовлены во-первых, и механические части каждой из частей вентилятора должны быть проверены, турбинка, шпиндель и подшипник должен особенно осторожно быть проверен, если повреждение найдено, то оно должен быть отремонтирован, и после этого внутренность нося коробки должна быть очищена с керосином.

Следующие пункты необходимо заметить в процессе деятельности установки:

• В некоторых совместных поверхностях, предотвратить ржавчину и уменьшить затруднения разборки, тавот или масло должны быть покрыты.
•  Когда болт на совместной поверхности, если располагая штырь, то штырь должен быть положен дальше во-первых, и после этого затянуть болт.
•  Проверите внутренность кожуха и другого кожуха, и должно быть никакие инструменты и твердые частицы упали и вышли позади.

Требования к установки (меня)

1. Установите согласно положению и размеру показанным в чертеже. Получить высокую эффективность, особенно обеспечить размер зазора между воздуховодом и турбинкой.

2. Обеспечьте горизонтальное положение шпинделя, и измерьте концентричность шпинделя и вала мотора и не-параллелизм 2 концов соединения. Допуск не-параллелизма 2 осей 0.05mm, и допуск не-параллелизма 2 конечных граней соединения 0.05mm.

3. При установке регулируя двери, быть осторожным не установить обратный, и обеспечьте что направление входа последовательно с направлением вращения турбинки.

4. После того как вентилятор установлен, вытяните вне ротор и проверите ли слишком плотно или столкновения с фиксированной частью.

5. При установке труб входа и выхода вентилятора, вес не должен быть добавлен к кожуху.

6. В конце концов установка, тест можно только руководить после того как общий осмотр квалифицирован.

(2) деятельность теста вентилятора высокого давления центробежного

• Вращение теста вентилятора должно быть унесено без нагрузки (конца ворота входящей трубы или регулируя дверь).
• Если деятельность хороша, то она будет возвращена к деятельности под максимальной допускаемой нагрузкой (определенные полные давление и подача).
• Бег на максимальной допускаемой нагрузке, отсутствие более менее чем 2 часов для заново установленного вентилятора и никакой чем полчаса для отремонтированного установленного вентилятора.

(III) деятельность высоконапорного центробежного вентилятора

1. Перед началом вентилятора, следующие подготовки должны быть сделаны:
①Закройте регулируя дверь.

②Проверите размер зазора каждой из частей вентилятора, и ли столкновение и трение между вращающей частью и фиксированной частью.

③Соединение должно быть защищено.

④Проверите ли уровень масла подшипника между самым высоким и самым низким уровнем масла.

⑤Проверите ли электрическая цепь и аппаратура правильны.

⑥Проверите ли охладительная часть нормальна.

2. После начала вентилятора, постепенно раскройте регулируя дверь для достижения нормальных условий труда. Во время деятельности, повышение температуры подшипника не превысит 40℃ температуры окружающей среды, и середину корня - квадратное значение скорости вибрации нося части не будет больше чем 6.3mm/s.

3. Под следующими обстоятельствами, аварийную остановку необходимо сделать:

①найдены, что имеет вентилятор строгий шум;

②Температура нося подъемов остро;

③Вентилятор имеет строгие вибрацию и удар.

Главные особенности

• Диаметр турбинки: 90~3500 mm

• Скорость mainshaft: 560~2900 rpm
• Ряд давления: PA 3000~25425
• Ряд подачи: 1297~43305 m3/h
• Температура воздушной среды: 20~1000 градусов Градуса цельсия

• Материал: Литое железо, сталь углерода, нержавеющая сталь.

• Эффективность: 80%-90%
